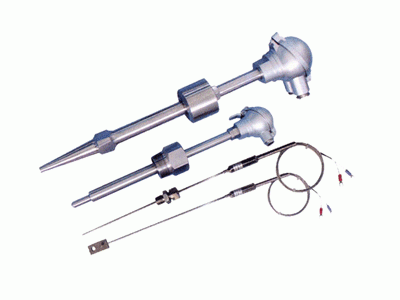

点击图片查看原图
专业针对电站设计，可以满足30万，60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
3、主要技术参数
产品执行标准
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
4、测量范围及允差
|
型 号 |
分 度 号 |
允 差 等 级 |
|||
|
I |
II |
||||
|
允差值 |
测温范围°C |
允差值 |
测温范围°C |
||
|
WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
||
|
WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
||
|
WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
||
|
WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |
||
5、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m
