在广大农村污水改造工程，现在较多采用重力排水系统，重力排水系统需要的管道埋深较深，而且管道直径需要做的较大，这样就会导致建造成本比较高；而且其才穿越道路的时候需要将整条道路开挖，也导致了施工较为不便的情况。因此，现在市面上有一种负压排水系统，负压排水系统是指在管道内产生稳定负压，进而可以驱动水流持续的排出，利用这种排水原理可以就将管道设计的较小，而且管道走向的时候不必遵循从高到低的方式，可以沿着道路湖泊进行分布，施工及系统成本较低，广受欢迎。
但是在使用这种负压排水系统的时候，如何使排水管道中持续保持稳定的负压就成了整个系统运转的核心。负压排水进水池包括用于进水沉淀的一空腔和用于出水的二空腔，一空腔与二空腔之间设置有用于连通的连通管，连通管一端位于一空腔底部，连通管另一端位于二空腔顶部，进水池内还设置有与排水管连接的出水管，出水管由刚性材料制成，出水管一端靠近二空腔底部且该端部铰接有用于密封管口的翻板，翻板的铰接点上连接有沿远离翻板方向的连接杆，连接杆上设置有用于驱动翻板将管口密封的配重浮体，当二空腔水位低于出水管底部时，翻板底面低于配重浮体较低点，当二空腔水位高于翻板铰接点时，配重浮体可通过上浮驱动翻板远离出水管管口。

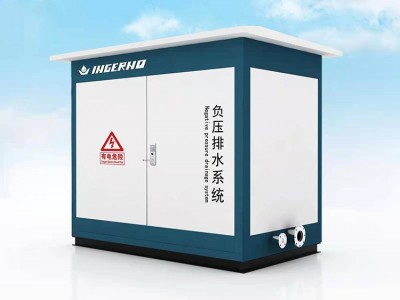

负压排水系统，包括用于多个安装在用户家中的进水池、用于埋入地下的排水管、提供负压的泵站、污水净化的污水处理池，排水管连通进水池和污水处理池，进而影响泵站驱动排水管内水流流动。
