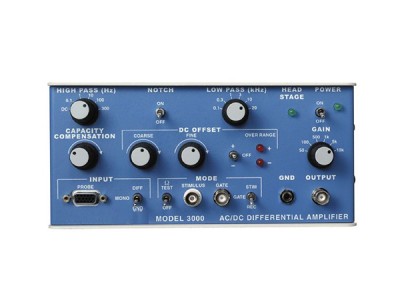

3000型 直流/交流微信号放大器

3000型 直流/交流微信号放大器用于计量校准心脑电小信号差分放大器。

技术参数:

1.设置：

可用的增益设置：（x50，x100，x500，x1000，x5000，x10000）±0.3％

噪声：2.0 μV rms（10Hz至10kHz），0.3 μV rms（0.1 Hz至10 Hz）

电流噪声：0.1 fA / Hz（1 kHz）

偏置电压：可调至零

输入偏置调整范围：±250 mV

容量补偿：-4 pF至+50 pF

输入峰值电压：10V /增益±250mV输入偏置调整

2.零稳定性

相对温度的稳定性：50 μV / ºC

稳定性与时间的关系：1 mV / 12小时

3.阻抗输入

输出阻抗比（2nA源）：0.1Vp-p /MΩ，0.2Vp-p /MΩ，1Vp-p /MΩ，2Vp-p /MΩ，10Vp-p /MΩ，20Vp-p /MΩ

输出阻抗读数：≤40MΩ

4.通用电气

输入阻抗：> 1015MΩ|| 0.2 pF差分模式；> 1015MΩ|| 7 pF共模模式

输入偏置电流：峰值为100 fA，典型值为1 fA

输出阻抗：100Ω

共模抑制比：90 dB

陷波滤波器：在60 Hz时优于-50 dB; 在50 Hz时优于-45 dB

输出动态范围：±10 V

高通滤波器设置：DC，0.1、1、10、100、300 Hz±15％

高通滤波器增益：-40 dB /十倍

低通滤波器设置：0.1、0.3、1、3、10、20 kHz±15％

低通滤波器增益：-40 dB /十倍

5.电源

交流电源：100-240 VAC，50或60 Hz

直流电压条件下使用的放大器以在法拉第笼内使用

6.物理尺寸

宽度：21.6厘米

高度：10.2厘米

深度：8.9厘米

重量：5磅

标准配置：差分放大器1只，电源适配器1付，说明书1份。

标准：

JJF 1470-2014多参数生理模拟仪校准规范(信号放大器之要求)

应用范围：

本仪器是通用型的AC/DC差分放大器，可以用于记录各种细胞外神经信号，包括诱发电位、动作电位、神经元单元放电、脑电和心电信号等。

放大器为单通道、紧凑型，适应于空间较小的环境。放大器通过选配电极夹持器，可以连接玻璃微电极或金属电极。

记录和刺激两种工作模块，也可以通过门模式由外置信号控制。记录模式（REC）提供六级信号增益（x50、x100、x500、x1000、x5000 和 x10,000），阻抗测试(Ωtest)提供内部校准的电流源，允许现场验证电极阻抗和以便调整电容补偿。

刺激模式(STIM)允许在刺激期间以六个增益级别（5V/mA、10V/mA、0.05V/μA、0.1V/μA、0.5V/μA、1V/μA）测量通过电极的电流。

放大器提供具有DC和AC模式，高分辨率的直流偏置调整范围可高达±250 mV。具有高通,低通,陷波滤波器等功能。

输出使用通用的BNC接口，输出放大后的AC/DC信号，可以很方便的与数据采集系统或示波器相连，进行信号的采集、记录。

通过选配LabChart Pro软件，应用其直方图分析模块，筛选和甄别“锋电位”，分析细胞外核团放电，并实时绘制直方图；而峰型分析模块可以对动作电位、心肌细胞动作电位、诱发电位等常见神经信号进行分析，并获取各种常用参数。
