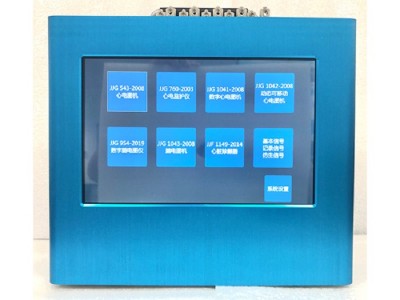

点击图片查看原图
适用规程：
JJG543-2008《心电图机》
JJG1041-2008《数字心电图机》
JJG1043-2008《脑电图机》
JJG760-2003《心电监护仪》
JJG954-2000《数字脑电图及脑电地形图仪》
JJG1042-2008《动态（可移动）心电图机》
JJF1149-2006《心脏除颤和心脏除颤监护仪校准规范（监护部分）》
符合规程：
JJG749-2007《心、脑电图机检定仪》
JJG1016-2006《心电监护仪检定仪》
其他特性：
与多参数监护仪检定装置设计风格一致；
全触屏操作，内置规程向导；
集成动态心电图机检定所需的交流信号发生器选件；
集成信号发生器功能：正弦波、方波、三角波、模拟心电波形、ECG 仿真信号、HR心率信号、监护仪心率信号和起搏脉冲信号；
共模抑制比检定装置。
技术特性:
平衡衰减器
衰减比：1/1000；
衰减比最大允许误差: ±0.3%。
方波信号：
幅度范围（峰峰值）：8.00μV ～30.0V
幅度最大允许误差（峰峰值）：80.0μV～30.0V ±0.5%（心脑电图检定使用范围）
50.0μV～80.0μV ±1%；
8.00μV ～50.0μV ±5%
周期范围：2ms～50s
周期最大允许误差：±（0.03%信号周期＋2μｓ）
正弦信号:
幅度范围（峰峰值）：8.00μV～30.0V
幅度最大允许误差（峰峰值）：（频率在20mHz～200Hz内）
80.0μV～30.0V ±0.5%（心脑电图检定使用范围）
50.0μV～80.0μV ±1%；
8.00μV～50.0μV ±5%
频率范围：20mHz～1000Hz
周期最大允许误差：±（0.03%信号周期＋2μｓ）
失真度：500Hz以下＜1%；
500Hz以上＜2%
三角波:
周期范围：2ms～50s
周期最大允许误差：±（0.1%信号周期＋2μs）
标准心率信号:
心率范围：(10.0～500)次／分钟；
心率最大允许误差：±（0.1%信号周期）
幅度范围（峰峰值）(正负极性)： 4.00μV～15.0V
幅度最大允许误差（峰峰值）：40.0μV～15.0V ±1％
25.0μV～40.0μV ±2％；
4.00μV～25.0μV ±5%
极化电压：
直流：±300 mV 电压最大允许误差: ±1%
微分信号:
周期：1s 周期最大允许误差:±0.1%
ECG仿真信号：
幅度范围（峰峰值）：8.00μV～30.00V
(数字心电图机检定用)
幅度最大允许误差：80.0μV～30.00V ±0.5%；
50.00μV～80.0μV ±1% ；
8.00μV～50.0μV ±5%
周期：1333.3ms；
周期最大允许误差: ±0.1%
各幅度测量点最大比例偏差：±0.3% ；
各时间测量点最大比例偏差：±0.1%
6种HR仿真型信号：
（30、60、120、240、300）次/分 心律最大允许误差：±0.1%
(数字心电图机检定用)
幅度范围（峰峰值）：8.00μV～30.00V
幅度最大允许误差：80.0μV～30.00V ±0.5%；
50.00μV～80.0μV ±1% ；
8.00μV～50.0μV ±5%
模拟窦性心率信号：
60次/分 心律最大允许误差: ±0.1%
（用于心脏除颤器等校准、测试）
幅度范围（峰峰值）：8.00μV～30.00V
幅度最大允许误差：80.0μV～30.00V ±0.5%；
50.00μV～80.0μV ±1% ；
8.00μV～50.0μV ±5%
起搏脉冲检测信号：
脉冲信号： 重复周期：100次/min 最大允许误差：±0.1%；
（用于动态心电图机检定）
脉冲宽度：0.1ms、1ms、2ms,
最大允许误差：±1%；
脉冲上升沿：<20us；
幅度范围（峰峰值）： 4.00μV～15.0V
幅度最大允许误差（峰峰值）：40.0μV～15.0V ±1％
25.0μV～40.0μV ±2％；
4.00μV～25.0μV ±5%
叠加正弦信号：
幅度：2mV（峰峰值） 最大允许误差±1%
频率：10Hz 最大允许误差±1%
共模抑制比检定装置
10V共模电压表
输入阻抗：＞300MΩ
（用于心电图机、心电监护仪、动态心电图机等检定）
有效值电压测量范围：9V～11V
最大允许误差：±5%
共模信号源
输出等效电容：200pF（调整可调电容使共模电压表指示10V时）
最大允许误差：±20pF
