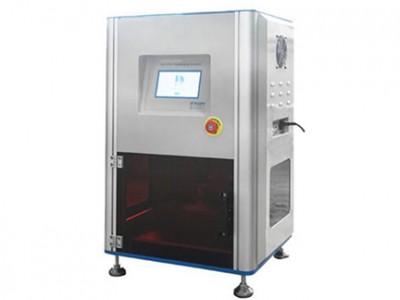

点击图片查看原图
-
设备原理：
人造板滑动摩擦系数测试仪利用一个传力装置将一个恒定的力矩作用在转动轴上，驱动测试台基底，软件自动采集测试数据以测量、计算滑动摩擦系数。本仪器由试验主机及智能控制系统两大部分构成，通过上位机控制系统进行操作试验，在试验过程中同时可以显示数值、扭矩、时间曲线，并可以随意设定试验次数，显示当前试验数值，并配置数据传输接口可实时打印出带有曲线、表格数据等标准要求的试验报告。
1. 驱动方式：进口伺服电机驱动摩擦转动轴；
2. 控制及操作：PLC程序+TFT液晶触摸屏操作；
3. 保持力时间：0～9999min（可设定）；
4. 试验时间：0～9999min（可设定）；
5. 旋转扭矩范围： 0.1 N▪m～60 N▪m；（可设定）；
6. 扭矩精度：±10 N▪Cm；
7. 扭矩转向：顺、逆时针两方面；
8. 转动轴直径：φ20mm；
9. 卷线轮鼓直径：φ54mm；
10. 旋转盘升降高度：10mm~4000mm可调节；
11. 旋转加载重物：2.5 kg 砝码、5kg砝码、10 kg砝码各一个；
12. 旋转盘直径：φ100mm ；
13. 旋转盘摩擦脚规格：材质为鞋底橡胶,邵氏硬度D60，长2mm*宽2mm*厚5mm，密度1.04g/cm3;
14. 被测试样尺寸：长L=(450+5)mm;宽b=(450+5)mm,试件宽度方向可进行拼接；
15. 仪器尺寸：整机约850×720×1550mm（L*D*H）；
16. 设备电源：AC 220V 50Hz；功率约800W。
仪器组成：
仪器由测试机台、驱动扭力伺服电机、旋转轴、旋转盘、扭矩传感器、摩擦脚、旋转加载装置、配重砝码、试样夹持装置及控制仪器、操作软件组成。
