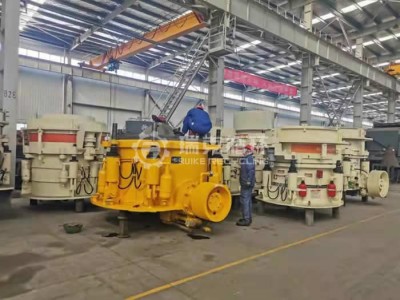

1.设备名称：HP500单缸圆锥破(2018年设备)
2设备配置：主机、315KW电机、高低压油站、启动柜、控制柜及辅助油管等
3.适用范围：主要用于选矿厂、砂石厂、搅拌站等破碎行业。
4.适用物料:金矿、钼矿、铅锌矿、铁矿、河卵石等高硬度物料
二、设备使用情况：该设备原为渑池某铝厂设备，因对选厂停产。设备处置拉回厂里进行了检修。
1、机拆开检测，平衡圈磨损严重、大小齿轮已经磨损严重、传动轴上轴套已经损坏。另躯体与衬板配合面已经磨损， 定锥部螺纹及调整螺纹磨损。
2、.油站及控制柜进行信号检测，更换滤网、滤芯等易损件。
三、维修方案
1、主机架内壁残余护板报掉、将磨穿处补焊后整体加焊机架护板；
2、主轴机床抛光外圆、同时将下部安装止推盘平面见光修正；
3、下摩擦钢盘机床修正上、下两平面；
4、偏心套外圆机床抛光；同时将偏心套下部安装上摩擦盘平面及安装大齿轮平面机床见光修正；偏心套安装摩擦盘平面处重新换位置钻孔;
5、其中一件平衡圈外圈护板刨掉、重新焊接新的平衡圈护板
6、锁紧缸、释放缸保压；
7、甩油环内孔补焊按图加工；
8、主轴上部重新换位钻孔；
9、更换零件按明细执行；
