低压成套开关设备定制仪器清单：
高压直流继电器负载综合测试系统，大功率直流接触器动作特性测试台，继电器寿命耐久性试验台，智能电能表负荷开关检测试验装置，隔离开关操作性能综合测试台，低压计量箱用断路器脱扣特性综合试验台，大电流温升测试系统，低压计量箱耐冲击试验装置，低压计量箱插接件性能试验装置，低压成套开关及控制设备升温测试系统，接近开关操作频率测试仪，成套设备综合特性测试台，成套设备综合特性测试台
|
仪器设备 |
主要技术参数 |
|

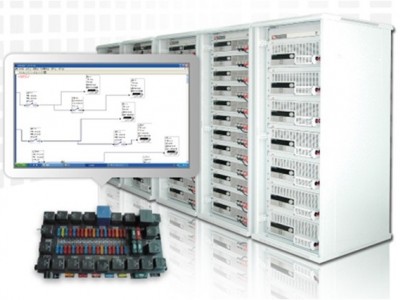

高压直流继电器负载综合测试系统 |
高压直流继电器负载综合测试系统适用于应用在电动汽车、快速充电桩、电池切换和备援、高压直流电压开关控制、电路保护及安全控制等领域的IEC60664-1高压直流继电器的综合性能测试。 |
|
大功率直流接触器动作特性测试台 |
大功率直流接触器动作特性测试台适用于测试高压、大概率直流接触器（用于充电桩、电动四轮车、新能源汽车、休闲车、扫地机、制陶瓷机、拉坯车、砖车、清洁车、太阳能船、程控电源和不间断电源设备）的静动态特性参数.测试台主要功能如下：a)接触器静态绝缘电阻测试功能；b)接触器线包供电功能；c)接触器动作波形捕获功能，导通电阻、吸合时间、吸合电流、吸合电压、断开时间等性能指标测试功能；d)动作试验重复次数可编程，试验参数设定、试验数据记录、试验结果报表生成等功能。 |
|
继电器寿命耐久性试验台 |
继电器寿命耐久性试验台是对继电器进行电气性能耐久试验的专用测试设备，能方便实现对继电器的不同测试要求，能满足10-30个继电器同时测试。继电器寿命耐久试验台外部和内部结构上的设计布局美观合理，测试工装、夹紧工装重新设计，便于操作。为提高测试精度，增加一套自动检测报警电路对测试参数超标的项目报警显示；可对继电器进行常规性能参数测试，具备自动测试、手动测试及 耐久试验功能。线圈电压、线圈电流、触点压降、闭合电流、吸合电 压、释放电压、耐久试验时各组闭合电流和开路电压等数据显示。继电器寿命耐久性试验台具有以下测试功能：（1）继电器动作电压测试（2）接触压降（电阻）测试（3）触点温升试验（4）过负载试验（5）电寿命试验（6）机械寿命试验（7）开路状态下触点间耐压测试、（8）触点与线圈之间耐压测试（9）继电器吸合电压、释放电压测试 |
|
智能电能表负荷开关检测试验装置 |
Delta仪器智造的智能电能表负荷开关检测试验装置能够对电能表进行：闭合操作电压试验、断开操作电压试验、闭合时间试验、断开时间试验、接触电阻试验、短路电流承载能力试验、故障电流承载能力试验、过负载耐受能力试验、冲击耐压等试验测试项目。满足标准:Q/GDW 11179.8-2015电能表用元件器件技术规范——第8部分：负荷开关。 |
|
隔离开关操作性能综合测试台 |
Delta德尔塔仪器研发设计的新型自动化操作性能测试台合适用于断路器，配电电路和电动机电路中的开关、隔离器、隔离开关、熔断路组合电器，接触器和电动启动器在主回路不通电而控制电路通电时的操作性能试验。 |
|
低压计量箱用断路器脱扣特性综合试验台 |
低压计量箱用断路器脱扣特性综合试验台能依据Q/GDW11008-2013《低压计量箱技术规范》标准中第7.2.5条款要求进行低压计量箱电气性能试验。并且该试验台能够同时按照GB10963.1-2005、GB14048.2-2008、GB 14048.3-2008标准的规定，依次进行电气开关的过载性能、短路性能、漏保性能指标试验，试验结果符合相应技术指标要求。电气开关的分断能力试验要求：试验应参照GB14048.2、GB 10963.1标准要求，通过主电路不通电流的操作性能试验和主电路通电流的操作性能试验。必要情况下，进行短路性能试验。本试验台适用于1~125A小型断路器的试验（其他规格断路器测试可以定制）。 |
|
大电流温升测试系统 |
东莞德尔塔精密科技公司设计制造的1000A、2000A、3000A、4000A、5000A、6000A、8000A、12000A、15000A、18000A、20000A大电流温升测试系统，大电流耐受温升测试系统，耐受大电流温升测试系统，耐受短路大电流温升测试系统，温升大电流测试系统适用于各种母线槽、低压成套开关设备、变压器、电流互感器和其他电器设备做电流负载试验及温升试验而专门设计制造的专用设备（其他规格可定制！！）。 |
|
低压计量箱耐冲击试验装置 |
本机主要适用于低压计量箱外壳耐冲击和机械性能性能评估试验。 |
|
低压计量箱插接件性能试验装置 |
低压计量箱插接件性能试验装置主要适用于低压计量箱耐检测计量箱内置接插件的插拔力与温升试验。 |
|
低压成套开关及控制设备升温测试系统 |
本温升测试系统适用于低压成套开关设备和控制设备的温升试验。应提供完整的系统解决方案。具体配置见主要设备供货表。 |
|
接近开关操作频率测试仪 |
本试验机根据GB/T14048.10-2008/IEC60947-5-2:2004《低压开关设备和控制设备第5-2部分：控制电路电器和开关元件 接近开关》等测试试验方法而设计制造，用于电感性和电容性接近开关操作频率的检测。 |
|
成套设备综合特性测试台 |
功能：对高低压配电箱（屏）综合特性进行检测 。 该设备用于高低压成套系列出厂调试检验：符合GB7251.1～5等国家测试成套电气测试标准；符合IEC60439-1-1999、IEC439-5-96等国际测试成套电气测试标准. |
|
成套设备综合特性测试台 |
检测高低压配电箱、配电屏、电气综合特性 |
一、设备概述：
高压直流继电器负载综合测试系统适用于应用在电动汽车、快速充电桩、电池切换和备援、高压直流电压开关控制、电路保护及安全控制等领域的IEC60664-1高压直流继电器的综合性能测试。本系统能够进行的高压继电器测试项目如下：
① 吸合电压：当给继电器通电时（额定工作电压48V，非负载电压），继电器能动作的最小电压。
② 释放电压：当给继电器断电时（额定工作电压48V，非负载电压），继电器能复位的最大电压。
③ 接触电阻：继电器空载时，触点吸合状态下，触点间的电阻。（≤1.5mΩ）
④ 线圈电阻：继电器本体的电阻。
⑤ 吸合时间：当给继电器断电时（额定工作电压48V，非负载电压），到继电器吸合到位的时间。
⑥ 释放时间：当给继电器断电时（额定工作电压48V，非负载电压），继电器复位的时间。
⑦ 弹跳时间：当给继电器断电时，且连接到负载，继电器会产生弹跳现象，如图1所示，弹跳时间t约为1~3ms。
⑧ 吸合燃弧时间Tm：吸合过程中，当动触点与静触点的距离小于一定值时会产生电弧放电，至到触点间吸合放电结束，这期间的时间为吸合燃弧时间。通过采集触点间的电流变化可以判读出吸合燃弧时间，如图2所示。
⑨ 释放燃弧时间Tb：断电过程中，当动触点与静触点的开始分离至一定距离时会产生电弧放电，直至距离大于电弧产生距离，这期间的时间为释放燃弧时间。通过采集触点间的电流变化可以判读出吸合燃弧时间，如图2所示。
⑩ 最大允许电流（过载切断）：测试继电器最大允许通过的电流。按照大于额定电流几倍的大电流负载持续通电一定时间，以判断继电器是否可以承受。如400A时，通电30s后能否切断；或者250A/750VDC 时能否通断100次。
二、主要技术规格：
触点型式：1H
额定工作电压：48V（36~64V）（其他规格可定制）
额定工作功率：5W（其他规格可定制）
额定负载电流：：120A/400V（支持升级到400A/450V）（其他规格可定制）
负载类型：阻性负载+容性负载
应用环境：如图3所示，用于模拟新能源汽车继电器快速充电的过程与环境。
3 测试过程
第一步：最低启动电压测试；
第二步：最高释放电压测试；
第三步：接触电阻测试；
第四步：吸合时间测试；
第五步：释放时间测试；
第六步：弹跳时间测试及吸合燃弧时间测试Tm；
第七步：释放燃弧时间测试Tb。
第八步：寿命测试（施加额定负载电压，继电器通断频率60次/min）
