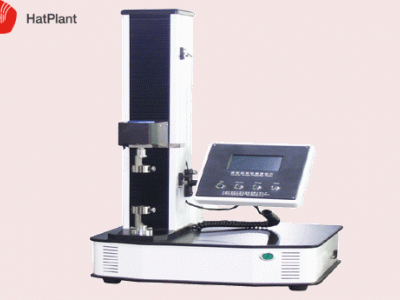

点击图片查看原图
1.测试原理：
将试样固定在万能材料试验机的两个夹具之间，两夹头根据测试模式做相对或相应运动，通过位于动夹头上的力值传感器和机器内置的位移传感器，采集到试验过程中的力值变化和位移变化，，从而计算出试样的抗张、拉伸、撕裂、变形率等性能指标。
2.专业技术：
● 1 级测试精度有效地保证了试验结果的准确性
● 7.0in 触屏曲线显示，中英文双语言自由切换，实时显示各项数据及拉伸曲线；
● 测试内容：最大力张力，变形量，伸长率、裂断长、抗张强度、抗张指数等数据；
● 内置限位保护、过载保护、自动回位等智能设计，保证操作安全；
● 一台试验机集成拉伸、剥离、穿刺、压缩等七种独立的测试程序，为用户提供了多种试验项目选择
● 采用高速 ARM 处理器，自动化程度高，数据采集快，全自动测量，智能判断功能，安全可靠；
● 内置 R232 接口，可选配连接计算机软件，方便数据分析管理、保存、打印等功能；
● 系统拥有丰富的测试功能，配置了 50 种以上不同的试样夹具供用户选择，可满足超过 1000 种材料的测试要求；
3.测试标准：
GB/T 12914、GB/T453 、ISO1924-2、GB 8808、GB/T 1040、GB/T 17200、GB/T 16578.1、GB/T 2790、
GB/T 2791、GB/T 2792、ISO 37、ASTM D882、ASTM D3330、ASTM F88、ASTM F904、JIS P8113
4.技术指标：
|
测量范围 |
(0~300N)(可定制其它量程) |
|
精度等级 |
1 级 |
|
试验力测试范围 |
0.4% ~ 100%FS |
|
力量精度 |
±0.3% |
|
示值准确度 |
示值误差/示值变动性 ≤ 0.3% |
|
测量范围 |
(0～600)mm/(0～1200)mm |
|
试验速度误差 |
(5～100)mm/min±0.2mm/min. |
|
夹间距定位误差 |
±0.2mm |
|
动夹头复位误差 |
±0.05mm |
|
力值分辨率 |
0.001N |
|
力值单位 |
N、g、kg、Lb、kpa 等多种单位 |
|
变形量分辨率 |
≤0.1mm |
|
夹具 |
15mm 标准夹具（可按需定制） |
|
夹间距 |
(0～600)mm/(1~1200)mm【可定制】 |
|
拉伸速度 |
(1~550)mm/min 无极变速 |
|
回程速度 |
150mm/min 无极变速【(1~550)mm/min 可调】 |
|
传动螺杆 |
采用台湾单柱结构精密滚珠丝杆 |
|
外壳 |
采用铝合金定型制造 |
|
马达 |
步进马达,0~500mm/min 无极变速 |
|
人机界面 |
5.0in 触摸屏控制 |
|
打印输出 |
内置模块式一体热敏打印机 |
|
通讯输出 |
内置 R232 接口，连接电脑软件升级版（选配） |
|
外型尺寸 |
550*550*1100mm |
|
重量 |
about75kg |
|
电源 |
220v、50Hz |
|
产品配置 |
|
|
标准配置 |
主机、夹具、电源线、说明书、合格证、保修卡 |
|
选配件 |
根据试验要求定制夹具，定制测试程序、选配专业软件、通信电缆 |
5.测试应用：
|
功能 |
拓展应用 |
|
拉力 |
抗张强度测试、拉拨力测试、开启力测试、胶粘物撕开力测试、线材拉断力测试、接头脱离力测试 |
|
剥离力 |
90 度剥离力测试、180 度剥离力测试、黏附剥离测试、杯盖剥离力测试 |
|
穿刺力 |
隔板穿刺力测试、薄膜穿刺力测试、胶袋穿刺力测试 |
|
压缩保持力 |
隔板湿态保压测试、纸盒支撑力、持压保持力测试 |
|
下压试验 |
三点挺度测试、四点抗弯挺度测试、软包装抗压测试、安瓿折断力测试 |
