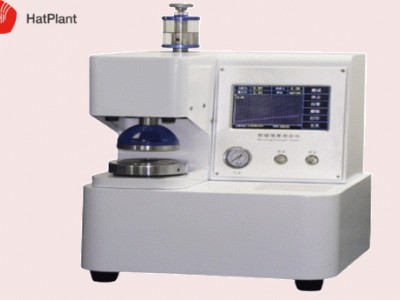

点击图片查看原图
1.测试原理：
将试样放置于弹性胶膜上，用试样夹夹紧，然后均匀地施加压力，使试与胶膜一起自由凸起，直至试样破裂为止，试样耐破度是施加液压的最大值。2.执行标准：GB/T 6545，GB/T 1057，GB/T10739，ISO 2759，TAPPI T810
3.专业技术：
● 7in 触摸屏带曲线显示，中英文双语言自由切换；
● 气动夹紧试样，胶膜顶破试样测试方式；
● 压盘为圆孔开口并处于测试轴线，数据稳定更精确；
● 自动夹持试样，测试过程消除测试人员的影响；
● 开放式结构，360 度全视角可视观看测试全过程；
● 自带校准系统，带延迟加压控制，带退压延迟控制，测试完成后自动复位；
● 内置上、下限位保护装置，过载保护，空打或者超出保护量程都不会爆膜。
● 带双密封油路装置，整个油路系统达到高强高压密封，杜绝油路系统漏油提高寿命及稳定性。
● 强大的曲线剖析功能实时显示测试变化，瞬时力值、强度值、夹持力、最大值、最小值、平均值、耐破指数等数据。
4.技术指标：
|
测量范围 |
150~5600kpa |
|
准确度 |
≤±0.5% |
|
分辨率 |
0.01kpa |
|
变形量误差 |
≤0.5mm |
|
上下盘同心度 |
≤0.25mm |
|
胶膜凸盘压强 |
10mm 时，(170~220)kPa |
|
|
18mm 时，(250~350)kPa |
|
送油速度 |
175±5ml/min |
|
压力外径 |
35mm±1mm |
|
做功位移量 |
53mm±2mm |
|
驱动结构 |
全钢链条驱动提高稳定性和寿命 |
|
变形监测 |
弦长 41mm 三维半圆全视窗观测 |
|
压盘直径 |
上压盘:(31.5±0.1)mm；下压盘:(31.5±0.1)mm |
|
测量头控制 |
智能控制泄压系统 |
|
系统电源 |
固态电源 |
|
夹持定位 |
360°自由定向定位测试头 |
|
定位面积 |
65.313cm² |
|
夹持力 |
0~1000kpa （可调） |
|
人机界面 |
7inch 触摸屏+按钮测试 |
|
打印输出 |
模块式一体热敏打印机 |
|
尺寸 |
420m×400cm×500mm |
|
重量 |
约 45kg |
|
工作环境 |
温度（20±10）℃，湿度＜85% |
|
产品配置 |
|
|
标准配置 |
主机、胶膜片、铝箔校准片、专用扳手、5%硅油、微型打印机、热敏打印纸、气管、电源线 |
|
选配件 |
专业软件、通信电缆，静音空气压缩机（套） |
|
注：HatPlant 始终致力于产品性能和功能的创新及改进，基于该原因，产品技术规格亦会相应改变。 |
|
5.测试应用：
|
测试材料 |
用 途 |
|
纸箱 |
适用于包装制品的瓦楞纸箱、单层纸板箱、重型纸箱包装耐破强度测试 |
|
包装用纸板 |
瓦楞纸板、箱纸板、白纸板耐破强度测试 |
|
硬纸板 |
适用于彩盒、高克重牛卡，灰纸板耐破强度测试 |
|
人造革 |
适用于各种人造革、皮革耐破强度测试 |
|
其它 |
纤维布、棉布、丝绸等非纸质材料耐破强度测试 |
