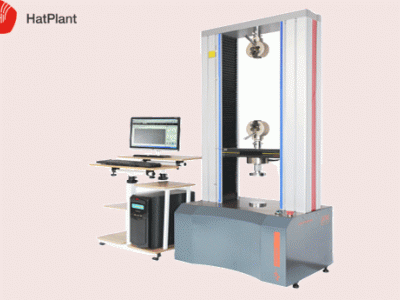

微机控制电子万能试验机

（一）机械工艺结构：

主机架主要由底座、四根立柱和一根丝杠构成单臂框架结构；传动加载系统采用交流伺服电机及同步齿形带减速装置，带动高精密滚珠丝杠转动，再驱动移动横梁实现加载。本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。

（二）控制及测量系统：

本机采用先进的Test4.0全数字闭环控制系统进行控制及测量，采用电脑进行试验过程及试验曲线的动态显示，并进行数据处理。试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，性能达到国际先进水平。

1.实现专用的位移、变形、速度闭环控制：试验过程中，可灵活更改试验速度及试验方法，以使试验方案更加灵活、更加充实；

2.控制及测量系统的技术优势：① Test4.0全数字闭环控制系统；② 高效专业的控制平台


3.以硬件为基础的并行采样模式：

本系统的另一亮点是采用了专用ASIC芯片。通过ASIC芯片可对试验机各传感器信号实现同步采集，使我们在国内首家实现真正以硬件为基础的并行采样模式，避免了以往对各传感器通道分时采样造成的载荷和变形不同步的问题。

4.位置脉冲信号硬件滤波功能：

光电编码器位置捕获模块采用专用硬件模块，内置24级滤波器，对采集的脉冲信号进行整形滤波，避免了位置脉冲捕获系统因干扰脉冲的出现而造成错误计数，更有效的保证了位置精度，使位置脉冲捕获系统能稳定可靠的工作。

5.控制功能底层实现：

专用ASIC芯片分担了采样、状态监控等一系列外围工作，而通讯等相关工作由内部硬件模块实现，所以DSC更能专注于控制PID计算等主体工作，不仅更加可靠，而且控制的响应速度更快，从而使我们的系统由控制板最底层运算就完成了PID调整与控制输出，真正实现了闭环控制在系统底层完成。

6.Test4.0软件的性能特点：

用户界面支持Windows 98、Windows Me、Windows XP，实时曲线显示及处理，图形图像化，软件结构模块化，数据的存储和处理基于MS-ACCESS数据库，便于与OFFICE等办公软件连接。

7.可设定屈服后去掉引伸计功能

Test4.0软件自动判断，在试样屈服结束后将变形切换为位移采集，并在信息栏中提醒用户“变形切换结束，可以去掉引伸计”。

8.量程模式：全量程不分档

9.本设备所满足的标准：

    ①试验机标准：GB/T 16491-1996电子万能试验机；

    ②要求的试验方法标准： GB/T 228-2010、GB/T 14452-93、GB/T 7314-2005。也可根据客户要求选择其它相应的标准。
