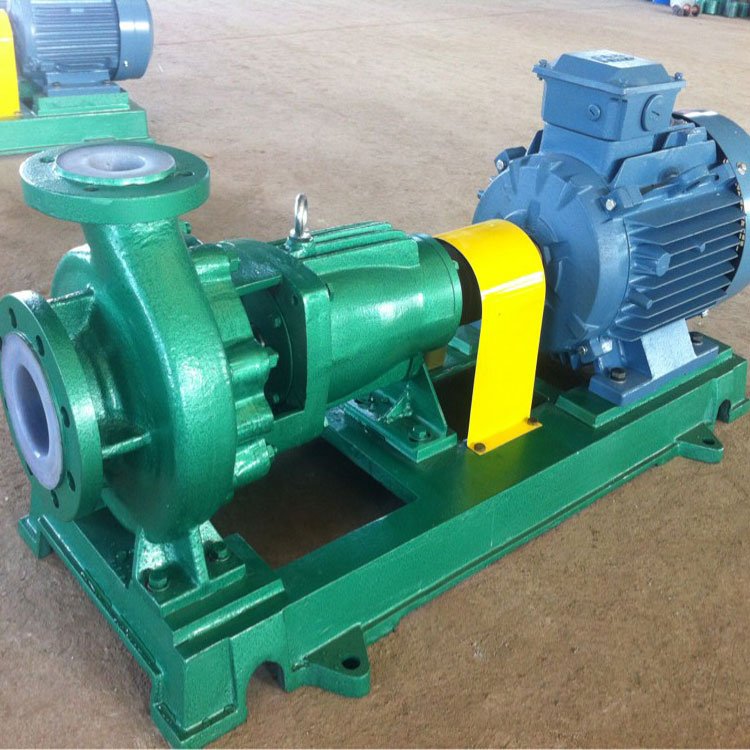

三利·IHF型氟塑料衬里化工泵概述：

     IHF型氟塑料衬里化工泵的泵体采用金属外壳内衬聚乙(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99.9％氧化铝陶瓷或碳化硅，动环采用四氟填充材料或碳化硅，其耐腐耐磨密封好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。其特点是耐腐蚀强、密封性能严密、工作稳定、噪声低、使用长。

三利·IHF型氟塑料衬里化工泵产品用途：

     IHF型氟塑料衬里化工泵为单级单吸式氟塑料合金化工离心泵，是按设计并结合非金属泵的加工工艺生产的。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、使用温度宽，输送介质温度为-85℃～200℃等优点。IHF型氟塑料衬里化工泵广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、造纸等行业中液体输送、废水处理和加酸等工艺流程。IHF型氟塑料衬里化工泵可输送任何浓度的王水、强硷等强腐蚀性介质的使用，是目前的耐腐蚀装备之一。

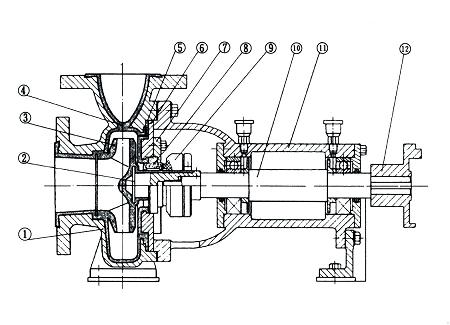

三利·IHF型氟塑料衬里化工泵结构图：

序号	名称	材质
1	泵体	HT200
2	叶轮骨架	45#钢
3	叶轮	聚全氟乙丙烯
4	泵体衬里	聚全氟乙丙烯
5	泵盖衬里	聚全氟乙丙烯
6	泵盖	HT200
7	机封盖压	1Cr18Ni9Ti
8	静环	99.9%氧化铝陶瓷
9	动环	填充四氟乙烯
10	泵轴	3Cr13
11	轴承体	HT200
12	联轴器	HT200

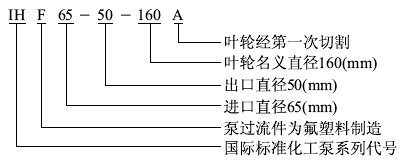

三利·IHF型氟塑料衬里化工泵型号意义：

三利·IHF型氟塑料衬里化工泵拆卸与装配：

a、维修更换零件时，首先切断电源，关闭泵组的进出口阀门，松开电机的底脚螺栓，将电机与泵头（即电机联轴器与泵联轴器）分开；

b、拆卸防护罩，松开支架与泵体的联接螺栓以及支架下面的支撑板与底板的联接螺栓，可将叶轮、泵盖、支架、机械密封从泵体上一并分开；

c、松开泵轴端的紧固螺母，用铜棒敲击紧固螺母和拉紧螺栓，可将叶轮的尾锥与泵轴上的锥套分离开，这时叶轮、泵盖、机械密封可一并从支架上；

d、松开机械密封动环上的内六角螺栓，可以从叶轮轴上退下机械密封动环，再取下泵盖、松开机封压盖（或称静环压盖）上的内六角螺栓，即可取下机械密封的静环；

e、如需更换泵体则要拆卸进出口管道和泵体与底板的联接螺栓；

f、更换叶轮时要取下尾锥上的圆螺母（有些型号的产品无此螺母）；

g、更换好零件后再按以上相反顺序装配复原。

三利·IHF型氟塑料衬里化工泵注意事项：

一、禁止空运转。
二、高位槽正压状态，泵安装在储槽的底部，储槽内介质处于正压状态。泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是理想的安装方式。

三、高位槽负压状态，泵安装在储槽的底部，密闭的储槽处于负压状态。这种状态选泵，必须弄清储槽中负压的确切数据。

四、低位槽不装底阀装虹吸桶状态，泵安装在储槽的上部，在进口管道靠近泵进口处安装一个帮助泵自吸的虹吸桶，启动泵之前需将虹吸桶中灌满液体。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性要好，不能漏水漏气。

五、低位槽装底阀状态，泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须检查泵腔内是否有满的液体，如没有，则须将泵腔内灌满液体，切不可开空车，一般选择这种安装条件的用户都需要配套一只与泵的进口口径一样大小的耐酸底阀。
