GB9706.1-2007(IEC60601)医用电气设备第一部分：安全通用要求
YY/T 0841-2011 (IEC62353-2007)医用电气设备 医用电气设备周期性测试和修理后测试
JJG 639-1998 医用超声诊断仪超声源检定规程
JJG 394-1997 超声多普勒胎儿监护仪超声源检定规程（-患者漏电流测试）
应用范围：

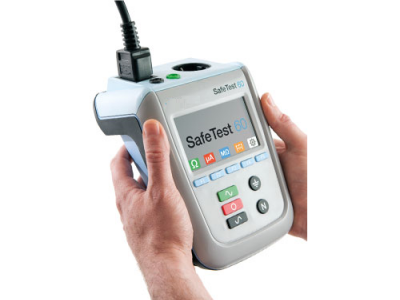

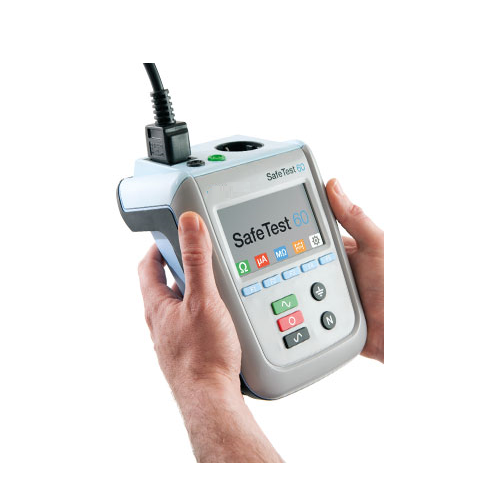

SafeTest 60是一个性能完整、稳固且专业的医疗电气安全分析仪。它很适合用来测试大量无患者导联测试的医疗设备和实验室设备，如电刀，医疗床、抬升机、输液泵、持续型正压呼吸辅助器（CPAP）和离心机等设备。
其拥有全彩显示屏幕和彩色编码的使用界面，可以通过按键轻松选择所需的测试，同时快速步进的测试程序使得测试过程迅速可靠。
虽然体积小，SafeTest 60包括一系列安全测试，以符合国际安全标准，包括对IEC 60601，62353，61010和NFPA-99的漏电测试，对62353，61010和NFPA-99的接地测试，和IEC 62353的绝缘测试。

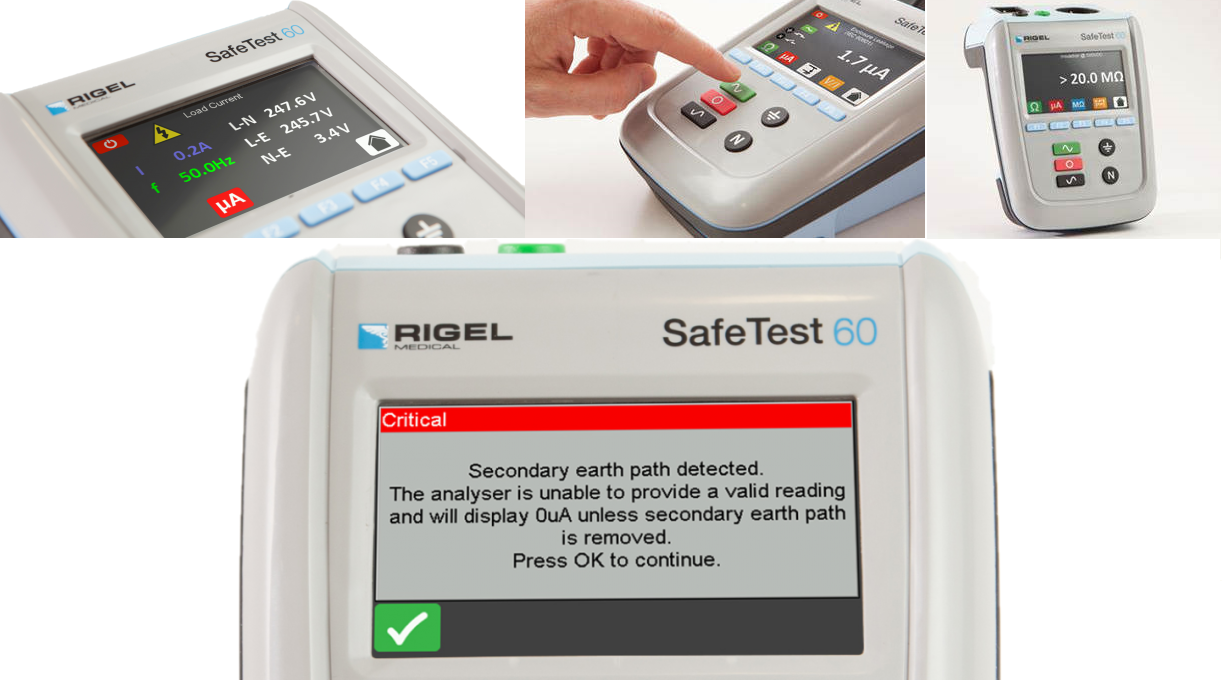

完全手动控制提供了执行所需特定测试的优点，并为用户提供对电源周期的充分掌控，使测试简单方便又快速。次要接地路径（secondary earth/ground）的自动警告确保用户在做出无效数据时能够查觉到，从而保证每次都能在第一时间获得正确且精准的测试结果。
SafeTest 60具有各种电源配置，以调节当地和国际市场，也有提供标准的防护性手提箱。
SafeTest 60的最终用户类型
参与医疗设备测试不需要患者测试导线，例如医疗床、手术台、输液泵、医用电刀，抬升机、持续型正压呼吸辅助器（CPAP）、抽吸泵、牙医椅、医疗秤、家庭护理设备等。
工程师在医疗环境中测试实验室设备和产品。
电气性能/分析功能
|
IEC60601（GB9706.1医用电气设备安全规范） 保护接地阻抗测量 对地漏电流测量 外壳漏电流测量 患者漏电流（需选配MD测试单元） 加载电流测量 绝缘阻抗测量 点对点测试（电阻，电流） |
NFPA-99： 保护接地阻抗测量 对地漏电流测量 外壳漏电流测量 加载电流测量 绝缘阻抗测量 点对点测试（电阻，电流） |
|
IEC 61010： 保护接地阻抗测量 接触电流测量 接触电压测量 加载电流测量 绝缘阻抗测量 点对点测量（电阻，电流） |
IEC 62353： 保护接地阻抗测量 设备漏电流测量 加载电流测量 绝缘阻抗测量 点对点测量（电阻，电流） |
产品简介：
医疗设备的场地安装和调制用电气安规检测仪
技术参数:
|
接地导通 |
|
|
预脉冲 |
65-25A 峰值电流, (0.1 ~ 0.8 Ω 分别量测)，用于消除氧化层薄膜电阻的测量误差 |
|
脉冲形态 |
指数衰减 |
|
衰变时间 |
200 - 550μs 到 5%的峰值电流, (0.1 ~ 0.8 Ω分别量测) |
|
测量方法 |
2 线法 |
|
测量电流 |
> 200mA直流 |
|
最大测试电压 |
4-24Vrms 开路/闭路 |
|
量程（低） |
0.001 - 0.999Ω ，分辨力0.001Ω |
|
量程（中） |
1.00 - 9.99 Ω ，分辨力0.01Ω |
|
量程（高） |
10.0 -19.9 Ω，分辨力0.1Ω |
|
准确度 |
±1%测量值的, ±5mΩ |
|
测试回路保护 |
在4mm输入端子处，如果加载交流或直流电压≥30V则测试中断 |
|
漏电流测试（加载状态下） |
|
|
频率响应 |
提供4种标准可选值 IEC 60601, IEC 62353, NFPA-99, IEC 61010 |
|
GB9706.1（IEC 60601）/ AAMI标准 |
对地漏电流 / 外壳漏电流 / 患者漏电流 |
|
GB4793.1（IEC 61010）标准 |
接触电流 / 接触电压 |
|
YY/T 0841（IEC 62353）标准 |
设备漏电流（直接法） |
|
NFPA-99标准 |
对地漏电流 / 外壳漏电流 |
|
测试输出电压 |
电源网电压 |
|
量程 |
0.1- 9999μA (0.1-8000μA 典型值 IEC61010) |
|
测量/显示分辨力 |
0.1μA |
|
准确度 |
量程0.1-1999uA，准确度±1%， 量程2000-9999uA，准确度± 2% |
|
电源极性 |
软键控制 |
|
单一故障条件 |
软键控制零线开路 / 地线开路 |
|
负载测试 |
|
|
应用 |
火-零，火-地，零-地, |
|
量程 |
0.0Vac - 300Vac，分辨力0.1Vac |
|
准确度 |
± 2% ± 2 数字 (10Vac - 270V ac) |
|
电源频率 |
45.0 - 66.0Hz ,分辨力 0.1Hz |
|
量程 |
0.0A-20.0A |
|
分辨力 |
0.1A |
|
准确度 |
±5% ± 2 数字 |
|
绝缘阻抗 |
|
|
测量方式 |
待测物电源端到地（I类），待测物电源端到外壳（II类） |
|
加载电压 |
500VDC @1mA. |
|
最大开路/闭路电压 |
<600VDC |
|
量程 |
100KΩ - 20MΩ± 5% ± 2数字，分辨力 0.01MΩ |
|
短路电流 |
<2mA |
|
点对点测试 |
|
|
测试类型 |
点对点接地电阻 /点对点漏电流 |
|
电源 |
|
|
最大额定电流 |
20A @ 120V / 16A @ 230V |
|
占空比 (@21°C环境) |
16A ~ 20A, 3 min. 开/ 10 min. 闭 10A ~ 15A, 3 min. 开/ 5 min. 闭 0A ~ 10A, 持续 |
|
网电源 |
90-264Vac 48-64Hz |
|
重量 |
1.1kg (仅机体) 2.2kg (机体加附件) |
|
尺寸 |
225 x 150 x 100mm (长 x 宽 x 高) |
|
一般规格 |
|
|
操作语言 |
中文，英文等 |
|
操作温度 |
0 ~ 40℃ |
|
湿度 |
0-98% 相对湿度，非凝结 |
|
存储温度 |
-10 ~ 50℃ |
|
海拔 |
0 - 2000米 |
|
防护等级 |
IP 40 |
|
环保等级II |
符合 IEC 60529 |
